SERVICEガラスフレークライニング
船舶部品のコーティング補修事例

各種機器やタンクへのコーティング施工による長寿命化はもとより修理・再生・リエンジニアリングまで行い、ご要望で分解及び組立までご対応します。

コロコート社の多くのコーティングシリーズは幅広い用途や環境での有効な補修を可能とします。

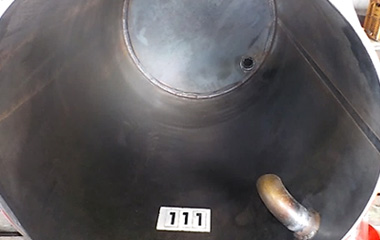

硫酸タンク　長寿命化

硫酸タンク　内面耐食コーティングによる長寿命化

コーティング施工による耐食
ガラスクロス積層を併用し補強

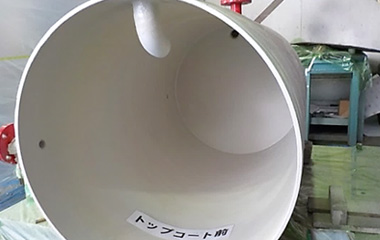

新品硫酸タンクの内面耐食コーティングとなります。
コーティングの信頼性もありSS400で製作されコストダウンも考慮されています。
コロコートでの施工は溶接部やコーナー、エッジ部などへの補強処理が併用されています。また、高性能なコーティング材が薄膜での施工を可能としており、変形や疲労などへの高い接着追随性が得られています。

施工前

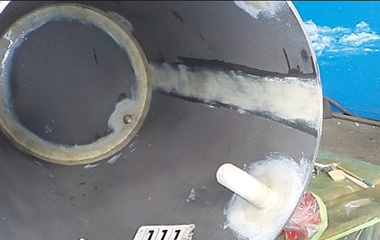

溶接部・エッジ・コーナー補強

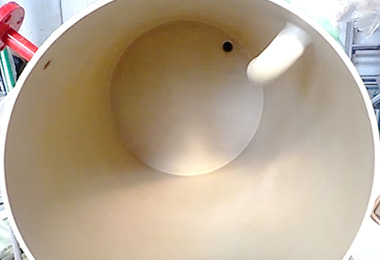

ベース＆トップコート完成

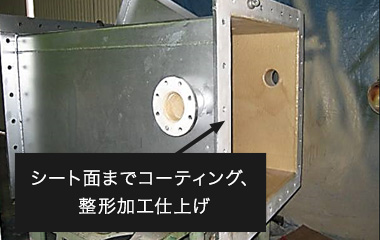

ビルジセパレーター　長寿命化

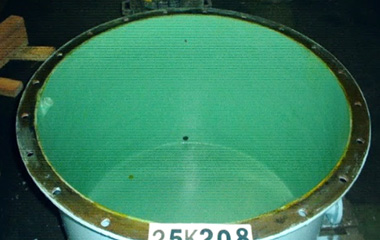

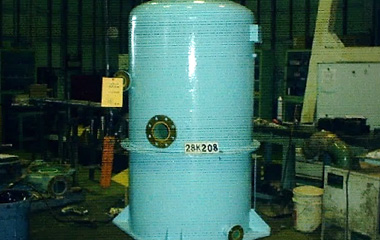

ビルジセパレータ―　耐食コーティングによる長寿命化

コーティングによる耐食・成形

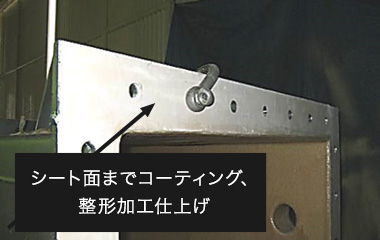

合せ面内周部コーティング施工による腐食対策

船内最深部に溜まるビルジは油分や船内の汚水であり、ビルジセパレータ内部は厳しい腐食環境となります。
コロコートは、コーティング施工による長期防食だけでなく、腐食進行による損傷個所の成形補修までを行います。

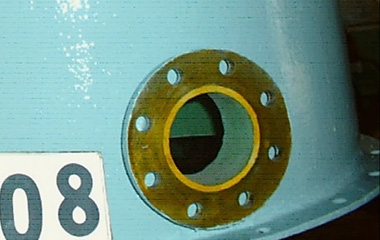

内面接液面はもとより、ノズル部やフランジ接合面などは長期にわたり保護されます。

施工前
施工後
ピンホール検査
ピンホール検査

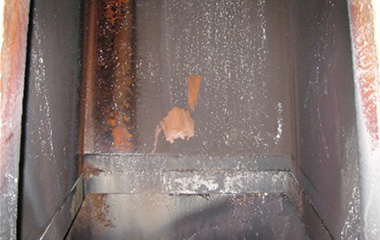

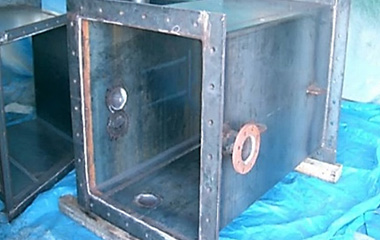

薬品ダクト　コーティング採用によるコストダウン

薬品ダクトコーティング採用で製作素材変更を実現

使用環境：摩耗＋薬品(PH1～2)＋高温(100℃)
ステンレス系素材では3～4週間で破損
ハステロイCでは使用可能も超コストアップ

各種薬品が混入しpHは1～2、さらに異物による摩耗環境にもなり、温度は約100℃と厳しい環境での施工事例となります。
SUS317Lなどの長寿命両面ステンレス系素材では数週間で破損、ハステロイCでは、継続使用は可能もコスト面で折り合わない状況にありました。
コストダウンとを可能とするため、SS400でのダクトを製作し、コロコート社高耐蝕コーティング材で施工を行いました。
その結果、施工から14年経過の現在も継続使用されており、コーティング施工への高評価を得ることとなりました。

SUS317L＆ハステロイC → SS400・コーティング施工品へ変更

施工前
高耐蝕性コーティング材で施工
高耐蝕性コーティング材で施工
14年使用も健全

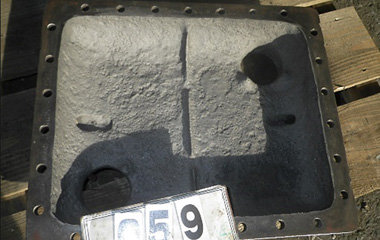

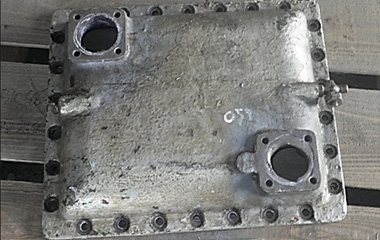

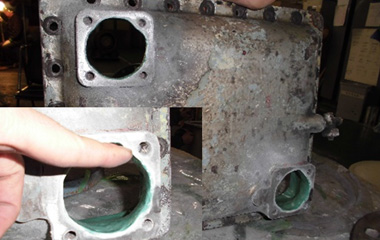

クーラーカバー　修理再生

クーラーカバー　スクラップ品修理再生

コーティングによる耐食・成形
ガラスクロス積層による成形・補強

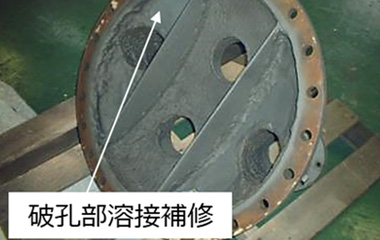

溶接補修

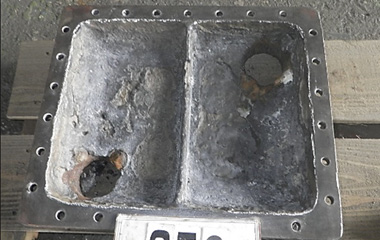

クーラーカバーの修理再生事例となります。長年使用されてきた部品の更新は困難なケースが多く、スクラップ品に近い機器の補修も要求されます。
コロコート社では損傷部の補修だけでなく、長期間の使用を考慮した補修を行います。補修品の強度確保や液接触箇所全面へのコーティングによる耐食施工を行うことで、使用環境での耐性が得られ、新品以上の長期使用をもたらすこととなります。

外面

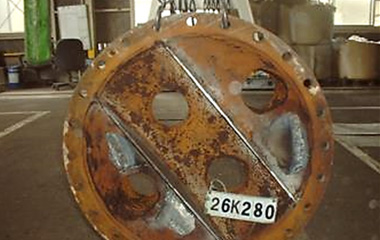

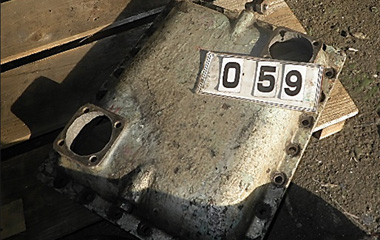

施工前
ブラスト後

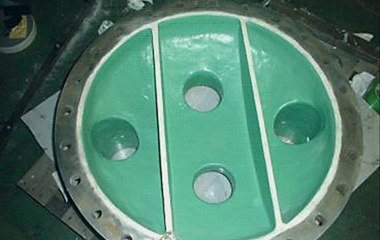

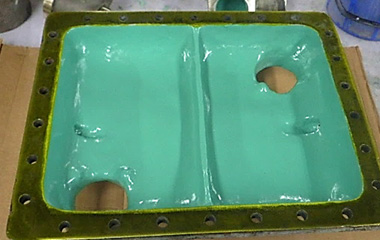

コーティング完成

内面

施工前
ブラスト後
コーティング完成

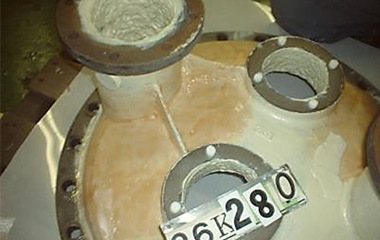

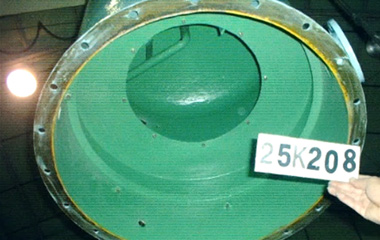

クーラーカバー　補修・長寿命化

クーラーカバー　破損個所補修＆耐食コーティング施工

コーティングによる耐食・成形
ガラスクロス積層による成形・補強

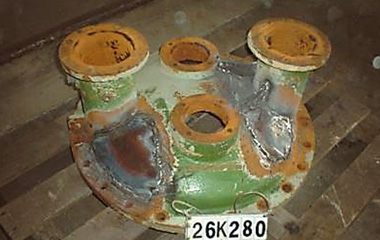

クーラーカバーの損傷個所の補修と長期防食をコーティング施工により行っています。
ノズル部合せ面や仕切り部先端部の減肉箇所も成形処理が行なわれています。

補修前
ブラスト処理後
補修完成

補修前
ブラスト処理後
補修完成

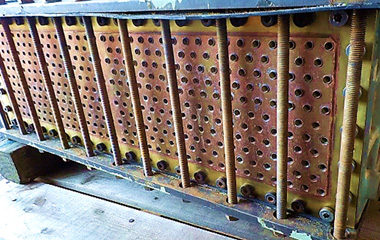

インタークーラー　補修・長寿命化

インタークーラー　管板面漏れ補修・長寿命化

コーティングによる耐食・成形
フランジ面内周面を隙間腐食対策処理
スピニング工法による高いクオリティー

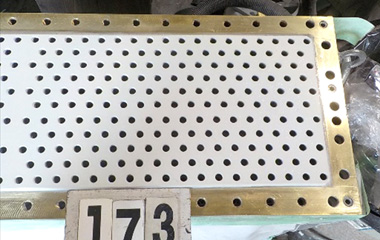

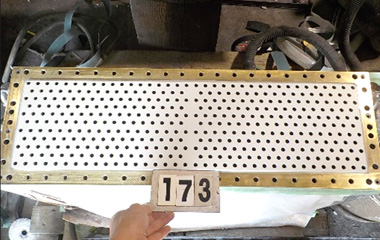

インタークーラー管板面からのリークが見られ、コーティングによる補修が行なわれました。
多数のチューブがあり、高い技術を必要とする施工となります。チューブ箇所は全て成形処理が行なわれ、クーラーカバーに干渉すことが無いよう加工処理が行なわれています。補修完成後、水圧試験によりリークが解消されたことが確認されています。

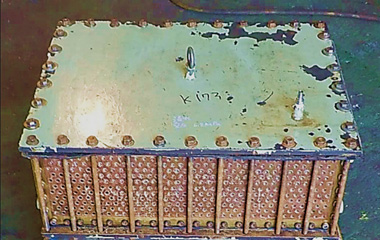

施工前
コーティング完成

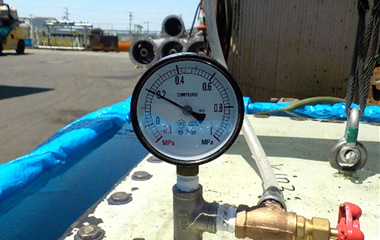

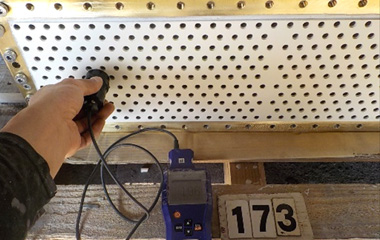

完成検査（膜厚、水圧）

施工前
コーティング完成
完成検査（膜厚、水圧）

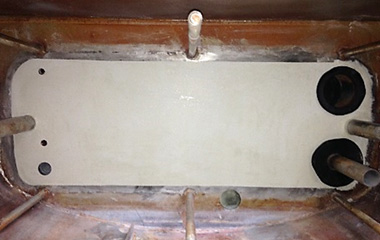

造水装置気化器　補修

造水装置気化器　腐食進行箇所の補修・長寿命化

コーティング施工による腐食箇所の補修
耐食施工での長寿命化

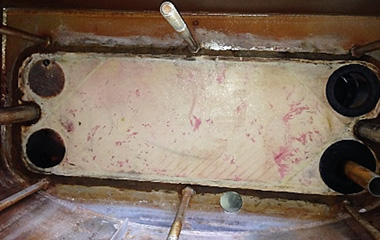

造水装置気化器の腐食防止にコーティング施工が採用されています。
既設コーティングでの損傷が見られ、より長期間の腐食保護への要望よりコロコート社コーティング施工が採用されています

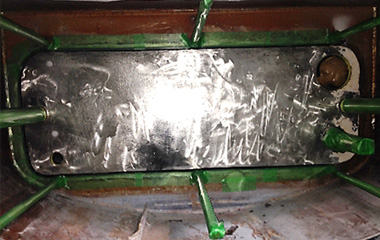

施工前（既設ライニング）
下地処理後
コーティング完成

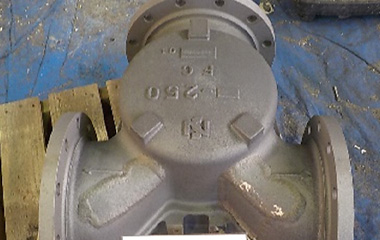

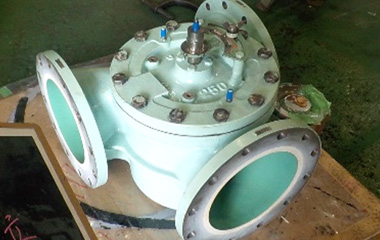

三方弁　補修・整備

三方弁　内面コーティングによる耐食＆整備

コーティングによる耐食・成形

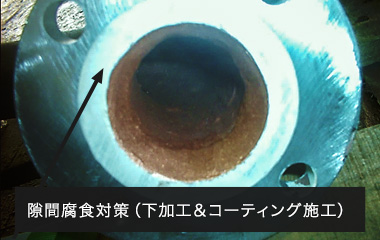

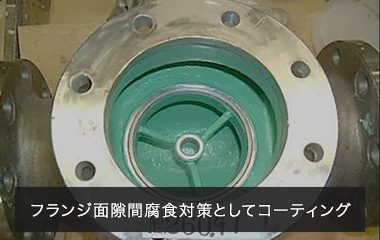

カバー合せ面隙間腐食部の補修
整備（分解・組立）実施

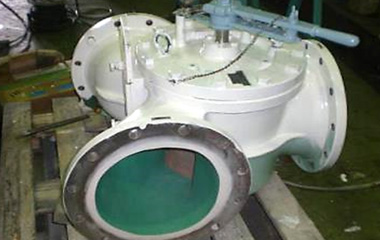

船舶では三方弁の使用も多く、腐食環境で使用された機器の補修や腐食対策にコロコートはお応えしています。
このような機器類は本体一式で発送されるケースが多く、コロコートは各種機器類の分解や組立にも対応します。
部品製作や加工対応などコーティング施工を含めすべての施工を行います。

施工前

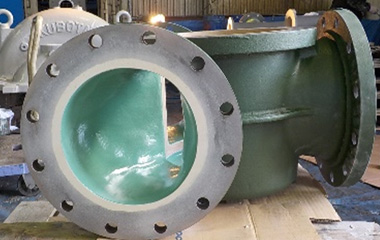

コーティング完成
組立完成

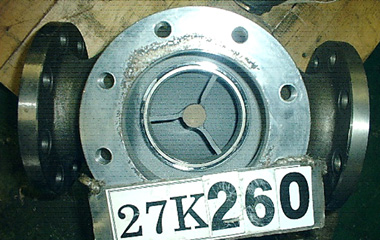

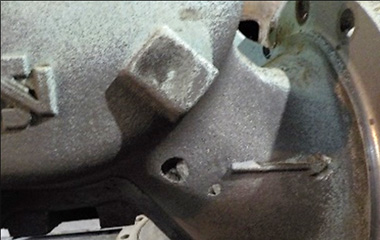

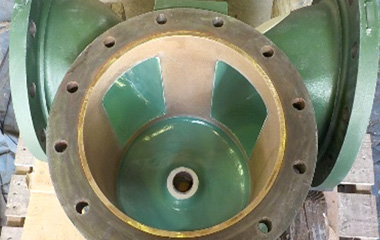

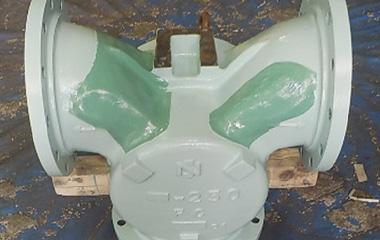

三方弁　修理再生・整備

三方弁　破損品の修理再生＆整備

コーティングによる耐食・成形

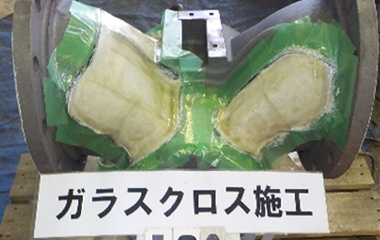

ガラスクロス積層による成形・補強
破損個所の溶接補修

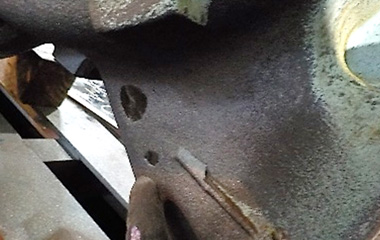

広範囲の破孔・減肉を伴う三方弁の修正再生補修となります。
広範囲なダメージ箇所は強度確保のため溶接補修を実施、さらにダメージ進行への保護のためのガラスクロス積層、成形処理と長期防食目的でコーティング処理を行います。このような機器類は本体一式で発送されるケースが多く、コロコートは各種機器類の分解や組立にも対応します。

部品製作や加工対応などコーティング施工を含めすべての施工を行います。

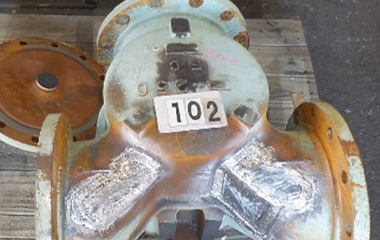

破孔状況

施工前
コーティング完成
コーティング完成
コーティング完成

破孔補修：溶接／ガラスクロス積層／コーティング施工

施工前
コーティング完成
コーティング完成
コーティング完成

補修完成

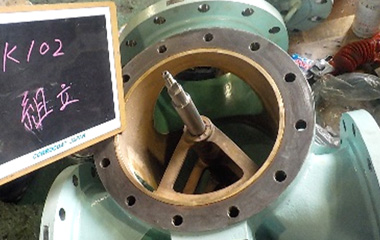

整備：分解・組立／部品製作・加工
組立完成

施工前
コーティング完成
コーティング完成

海上保安庁　船舶部品補修

海上保安庁向け船舶用クーラー＆エルボ
コーティング補修による部品再使用・延命化

耐食コーティング施工による成形補修
成形処理後機械加工仕上げ

海上保安庁向け舶用機器類の補修要求は多く、それは優れたコーティングの特徴とコロコートの補修技術により解決されています。
事例はインタークーラーとエルボ管の補修事例となります。何れもコーティングの耐食性と加工特性が有効なケースとなります。

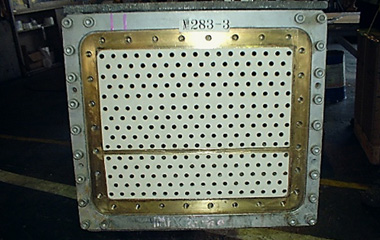

インタークーラー管板面補修

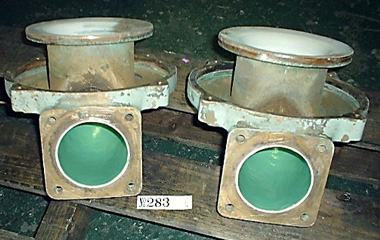

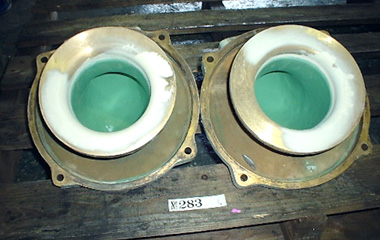

エルボ管成形・耐食補修
エルボ管成形・耐食補修

海水配管　海洋生物付着防止

海水配管　内面コーティングによる長期防汚

コーティング施工による海洋生物付着防止
内面・フランジ面のコーティングによる防食

海水用途では避けることができないのが、貝類などの付着となります。
貝類などが付着することで、機器性能への悪影響や付着部の腐食進行など様々な問題を引き起こすこととなります。これらを解決するのが長期防汚性能を持つコロコート社防汚コーティングとなります。付着物の清掃作業からも解放され、コスト面への貢献も期待されます。

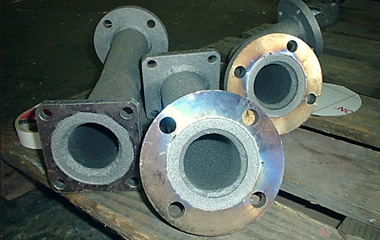

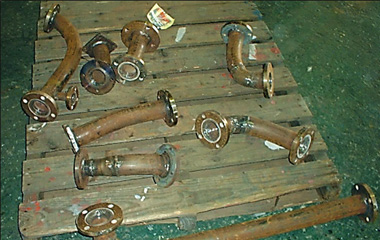

施工配管
コーティング部ブラスト処理
コーティング完成

ジェットフォイル省エネの事例

ジェットフォイルのステータハウジングは激しい水流やキャビテーションによるエロ―ジョン損傷により、定期的な交換が要求されます。
コロコート社コーティングによる再生修理と省エネ施工は、機器の継続使用と燃費改善を可能とします。
全ての施工コストが1年の運転で回収された報告もあります。

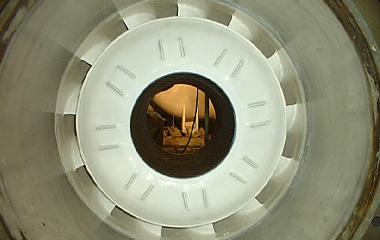

ジェットフォイル　補修＆省エネ

ジェットフォイル　ウォータージェットポンプ
コーティングによる補修＆省エネ

耐食コーティング施工による成形補修
フルグライドコーティング施工による省エネ

コーティング施工によるコスト削減事例のご案内です。

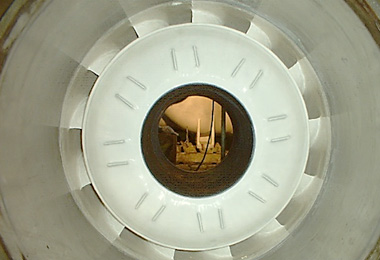

ジェットフォイル、ウォータージェットポンプのステータハウジングは海水流路の激しいキャビレーションによる損傷は避けることはできず、長年の改善すべきテーマとなっていました。

コロコートは長年培ってきたポンプ修理再生技術と省エネコーティングにより、ステータハウジングの補修による継続的な使用と燃費改善を可能としました。
この事例では、補修コストが1年間の運転で回収可能となったことが報告されました。

補修前　損傷ドーム部取外し後
ドーム製作・取付け
コーティング完成後

定期的な補修により継続使用が可能となる
コーティングによる燃費改善により、補修コストは1年間の運転で回収
