レーザークリーニングとは

レーザークリーニングとは

レーザークリーニングとは高出力のレーザー光による表面処理技術です。

金属やコンクリートなどの表面の汚れ、錆び、焼け、被膜、グリス、樹脂、塗装などをレーザー光によって除去します。当社が扱うレーザークリーナーは発振器にファイバーレーザーを使用しており、用途に合わせて出力方式がパルス方式、CW方式のものを用意しています。

当社ではレーザークリーニング装置の販売、請負施工を承っております。

パルス方式

パルス状に出力を発振する照射方式です。

ナノ秒単位でレーザー照射時間を制御します。
素材を殆ど傷つけず表面の汚れを除去することができます。塗装などは厚さによって除去に時間がかかる場合があります。

照射時間、素材の熱耐性によっては素材が熱で変形する場合があります。

CW方式

連続波で発振する照射方式です。

高出力の製品をパルス方式よりも安価に提供可能なため処理能力が高く、厚い錆びや塗装などもある程度除去することができます。

熱、光が非常に強いため熱に弱い素材には使用することができません。

レーザークリーニングの仕組み

レーザークリーニングの仕組み

個体素材表面にレーザー光を照射したとき、プラズマの発生ともに素材表面の構成物質が爆発的に放出される現象(=レーザーアブレーション)を用いたクリーニング方法です。

レーザークリーナーの適用例

工業製品・電子機器のメンテナンスや、文化財(建造物)の補修の手段として海外では広く使われています。母材を傷つけたくない場合や、薬液に浸す洗浄方法に適さない素材の洗浄に向いています。

従来の洗浄機器との比較

レーザークリーニングは素材を傷つけにくい洗浄方法です。

洗浄方法 レーザー洗浄 サンドブラスト ウォーターブラスト

応力による変形

なし

変形する

変形する

ランニングコスト

電気代のみ

研磨材、コンプレッサー用の燃料と圧縮エア

水、研磨材、コンプレッサー用の
燃料と圧縮エア

粉塵、騒音

除去した汚れが煙として発生するのみ

騒音、多量の粉塵が発生する

騒音が発生する

その他

熱影響で変形する可能性がある

-

排水処理が必要

レーザークリーニングは液体を使わず、薬品等の管理が必要ありません。製品に薬液が残留する問題が発生しません。

洗浄方法 レーザー洗浄 酸洗い 超音波洗浄 ドライアイス洗浄

応力による変形

なし

なし

なし

ほぼなし

ランニングコスト

電気代のみ

薬品

洗浄液

水、研磨材、コンプレッサー用の
燃料と圧縮エア

その他

熱影響で変形する可能性がある

使用する薬品や発生する
ガスの扱い・廃棄に対策が必要

洗浄液の管理が必要

材料のドライアイスの長期保存ができない

レーザークリーナー デモ動画

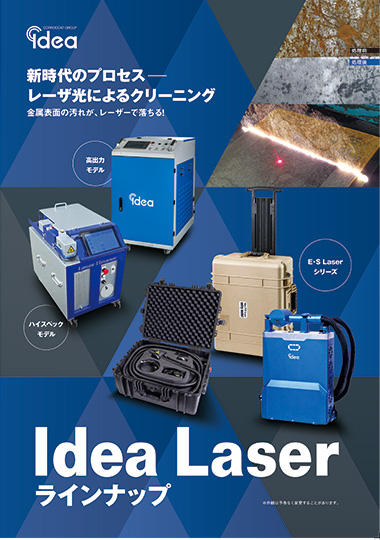

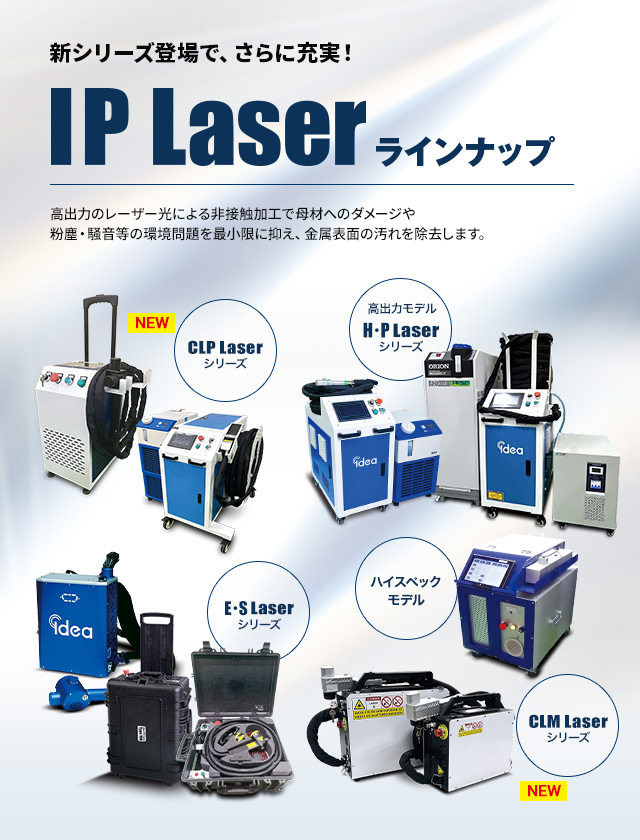

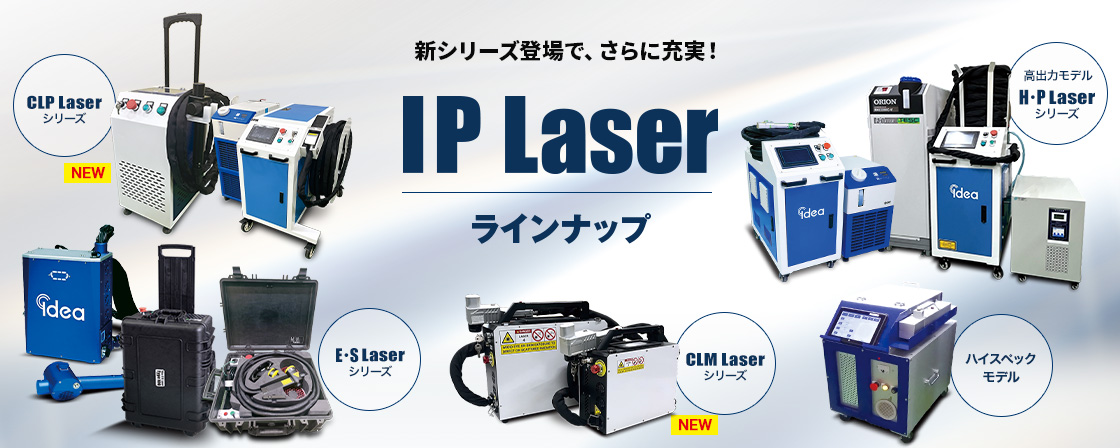

製品紹介 Idea Laser ラインナップ

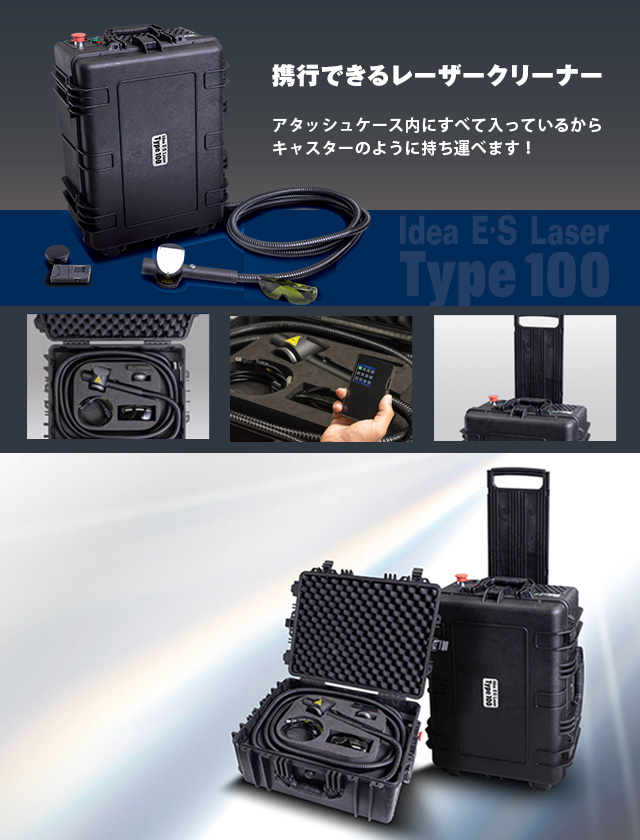

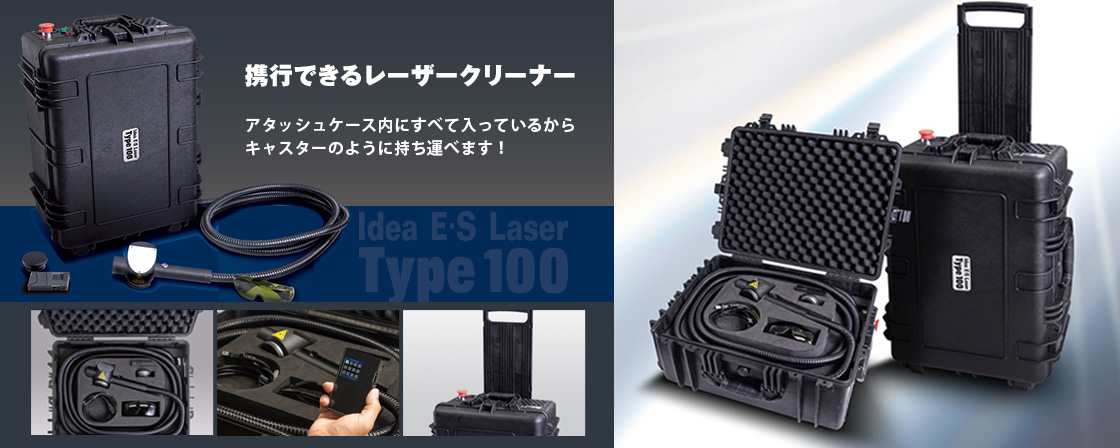

製品紹介 Idea E・S Laser type 100製品紹介 Idea E・S Laser type 100

業界最軽量総重量20kg

操作性抜群トーチ重量600g~ディスクグラインダーと同程度

非接触
素材をほとんど変形させない

低騒音
無粉塵

安価

低ランニングコスト電気代のみ

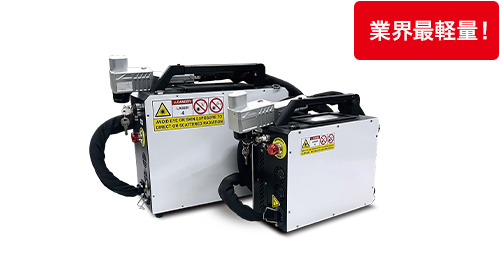

製品紹介 Idea E·S Laserシリーズ E·S100 / E·S200 / E·S300

製品紹介 Idea E・S Laser type 100製品紹介 Idea E・S Laser type 100

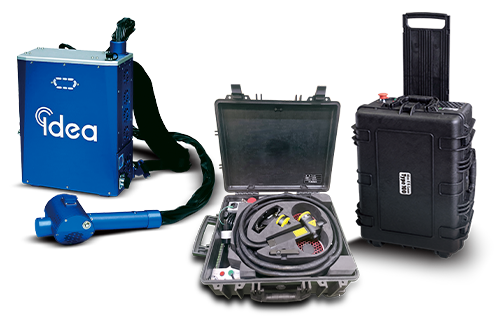

製品紹介 Idea E·S Laser シリーズ E·S-BP

背負って運び、作業ができる。

E·S Laser シリーズ
100W E·S-BP

背負って高所での作業が可能

E·S Laser シリーズの仕様一覧

型式 E·S100 E·S200 E·S300(開発中) E·S-BP
最大出力(W) 100 200 300 100
出力方法 パルス式 パルス式 パルス式 パルス式
操作方法 無線コントローラー 無線コントローラー 無線コントローラー 無線コントローラー
電源電圧(V/A) AC100/15A AC100/15A AC200/20A AC100V/15A
冷却方式 空冷 空冷 空冷 空冷
使用温度範囲(℃) 0~40 0~40 0~40 0~40
周囲温度範囲
(保管温度)(℃)
‐10~60 ‐10~60 ‐10~60 ‐10~60
トーチ(発振器)ケーブル(m) 5 5 5 1.5
電源ケーブル(m) 3 3 3 5(ケーブル使用の場合)
トーチ(発振器)重量(kg) 0.6 0.7 0.8 1
総重量(kg) 28 20 開発中 10.6
本体寸法(W×D×H)(mm) 617×469×291 520×431×237 開発中 270×130×370
最大照射幅(mm) 175×175 175×175 175×175 120×120

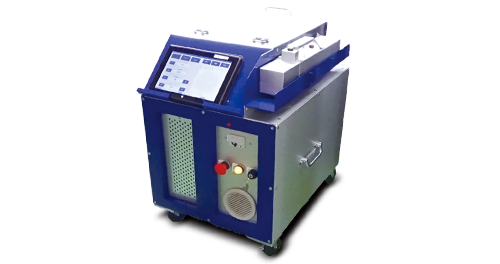

製品紹介 ハイスペックモデル

ハイスペックモデル

外部制御による自動化で
設備としての導入も可能!

ロボットやセンサーとの連携も可能なため、
御社工場のFA化および生産効率UPに大きな貢献が期待できます。

ロボットとの連携はもちろん、専用治具の開発も可能です。

場合によっては、現行の生産ラインへの組み込みも可能なため、さらなる生産効率の向上に役立ちます。
また、オプションのセーフティボックスはボックス自体がレーザー管理区域になるため、作業場周辺の安全対策が不要になり、比較的導入が簡単に行えます。

※ワークの大きさや形状に制限がございます。

ハイスペックモデルの仕様一覧

型式 IHS100 IHS200
最大出力(W) 100 200
出力方法 パルス式 パルス式
操作方法 タブレット タブレット
電源電圧(V/A) AC100/15A AC200/20
冷却方式 空冷 空冷
使用温度範囲(℃) 0~40 0~40
周囲温度範囲
(保管温度)(℃)
‐10~60 ‐10~60
トーチ(発振器)ケーブル(m) 5(10mも可) 4.5
電源ケーブル(m) 2.8 3
トーチ(発振器)重量(kg) 3.4 5.6
総重量(kg) 72 70
本体寸法(W×D×H)(mm) 510×730×730 電源ボックス:235×565×568
発振器:220×545×568
最大照射幅(mm) 300×300 300×300

クリーナー用セーフティボックスの仕様一覧

項目 詳細
外形寸法 W550 × H1570 × D650mm
重量 約95kg
電源
AC100V 5A
主要機能 Z軸昇降(ロボシリンダ)
Z軸ストローク 350mm
テーブルサイズ 250 × 250mm
登録メモリ 36条件
その他機能 インターロック、エアレギュレーター、集塵用ダクト

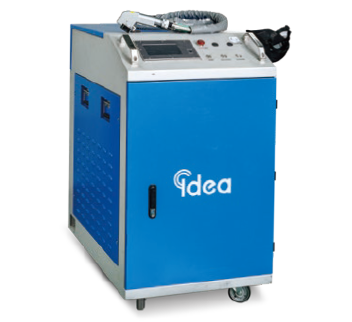

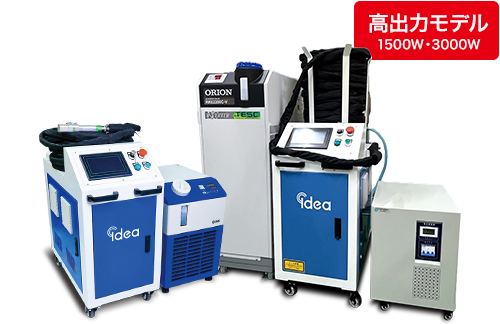

製品紹介 高出力モデル H·P Laser シリーズ

高出力モデル

H·P Laser シリーズ 1500W・3000W

強力レーザーで、クリーニングが早い
厚膜塗料をはがすのに最適

H·P Laserシリーズの仕様一覧

型式 H·P1500 H·P3000(開発中)
最大出力(W) 1500 3000
出力方法 連続式(CW) 連続式(CW)
操作方法 本体タッチパネル 本体タッチパネル
電源電圧(V/A) AC200/20A 三相 AC200/50A(380V)
冷却方式 水冷(本体と冷却装置分離) 水冷(本体と冷却装置分離)
使用温度範囲(℃) 0~40 0~40
周囲温度範囲(保管温度)(℃) ‐10~60 ‐10~60
トーチ(発振器)ケーブル(m) 20(最大50) 20(最大50)
電源ケーブル(m) 5 5
トーチ(発振器)重量(kg) 1.2 1.2
総重量(kg) 本体:86
冷却装置:46.5
開発中
本体寸法(W×D×H)(mm) 本体:490×766×840
冷却装置:335×590×645
開発中
最大照射幅(mm) 300 300
受託加工も承っております。出張作業もご相談ください
受託加工も承っております

当社では販売のみならず豊富なラインナップで、
レーザークリーニング・レーザー溶接の受託加工も承っております。

レーザー光によるドライプロセスで溶剤・ブラスト材を使用しないため、廃液や二次廃棄物がほとんど発生しません。必要に応じてレーザーセーフティーパーテションを用いて安全に配慮いたします。

製品紹介 マリンレーザー

マリンレーザー

業界最軽量!総重量 8kg

マリンレーザーの仕様一覧

項目 詳細
平均出力 50W
電源
100V/15A
総重量 約8kg
寸法 122(W)×280(D)×286(H)

Idea E·S Laser シリーズ E·S100の使い方

  • ケースのロックを外します
    1.ケースのロックを外します
  • ケースの蓋をあけます
    2.ケースの蓋をあけます
  • 電源コードを差し込みます
    3.電源コードを差し込みます
  • トーチを取り出します
    4.トーチを取り出します
  • スイッチを入れます
    5.スイッチを入れます
  • 安全装置を解除します
    6.安全装置を解除します
  • リモコンを起動させます
    7.リモコンを起動させます
  • トーチ手元のスイッチを押せば施工開始
    8.トーチ手元のスイッチを押せば施工開始
  • 施工中
    9.施工中

お気軽にお問い合わせ/お見積もりご相談ください

  • お電話からのお問い合わせはこちら

    TEL 0794-86-7151
    営業時間/8:30-17:30(土日祝除く)

  • ウェブからのお問い合わせはこちら

    フォームからお問い合わせ24時間受付中!お気軽にお問い合わせ下さい。

レーザークリーニング 実例

レーザー洗浄は、工業製品、電子機器のメンテナンスや文化財(建造物)の補修の手段として、海外では広く使われている技術です。

ワイヤー錆除去

SUS溶接焼け除去

  • SUS溶接焼け除去
  • SUS溶接焼け除去
  • SUS溶接焼け除去

インペラーのスケール除去

インペラーのスケール除去

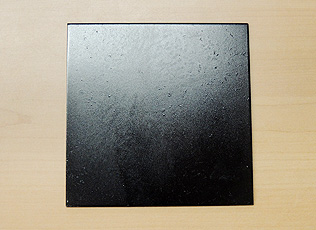

スプレー塗装のクリーニング事例 (母材を傷めず塗装だけ剥離)

  • スプレー塗装のクリーニング事例
  • スプレー塗装のクリーニング事例
  • スプレー塗装のクリーニング事例

チェーンなどの複雑な形状もクリーニング可能です

  • チェーンのクリーニング
  • チェーンのクリーニング
  • チェーンのクリーニング
  • チェーンのクリーニング

サビも除去可能です

  • サビも除去
  • サビも除去

木材のような柔らかい母材でも傷つけずに除去します

  • 木材も傷つけずに除去
  • 木材も傷つけずに除去
  • 木材も傷つけずに除去

塗装も油膜も除去可能です

  • 塗装も油膜も除去可能です
  • 塗装も油膜も除去可能です

保護メガネ・レーザーセーフティーパーテション・レーザー遮光カーテンなども取り扱っています

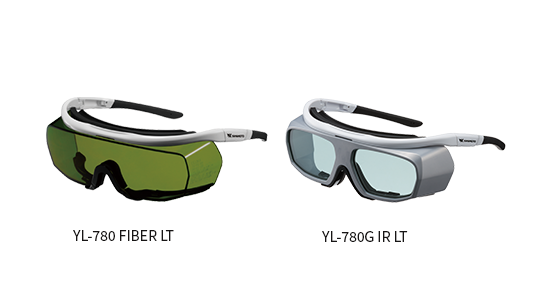

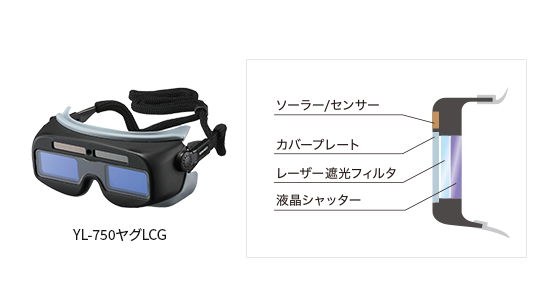

  • 保護メガネ
    保護メガネ

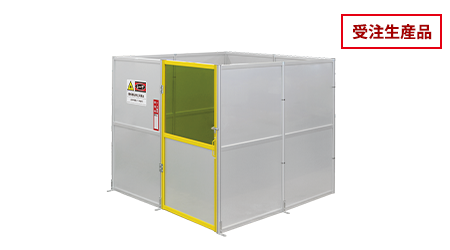

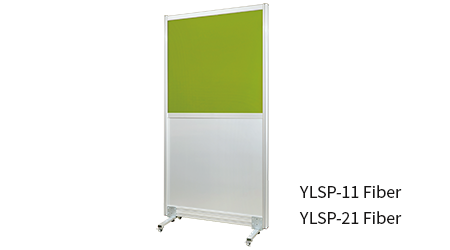

  • レーザーセーフティーパーテション
    レーザーセーフティーパーテション

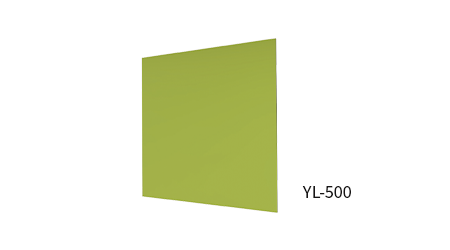

  • レーザー遮光カーテン
    レーザー遮光カーテン
