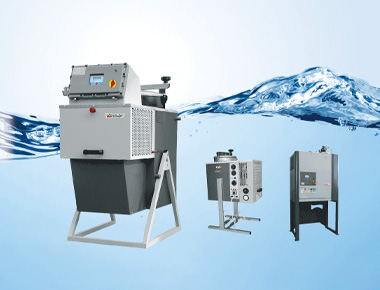

溶剤再生装置(ソルベントリサイクラー)とは

塗料やインキ混入の廃溶剤処理に大福音です。再生溶剤は、洗い用として再利用可能となります。固形分(樹脂顔料)は乾燥チップになりポリ袋の中に納まります。
簡単な操作で「経費削減」と「環境保全」に役立ち、PRTR(化学物質排出把握管理促進法)制度強化にも対応します。

溶剤再生装置「ソルベントリサイクラー」は、廃溶剤の量(10L~600L)によって、30機種用意しております。また、高沸点溶剤(灯油系他)の再生には、「ヴァキュウムジェネレーター(真空発生タンク)を接続併用します。

廃溶剤の量によって機種を選択することで、経費節減効果は、30万円~数千万円になり、購入費用は、10ヶ月~18か月で償却可能です。

溶剤再生装置のしくみ

二重構造のタンク内のオイルを熱することで溶剤を気化させ、コンデンサーで冷やすことで溶剤を取り出す仕組みです。 含まれる樹脂や顔料は固形の廃棄物として排出されます。

ソルベントリサイクラーの種類

ソルベントリサイクラーには、「非防爆型」「防爆型」の2種類があります。
防爆型は防爆モーターと電気制御関係がカプセルで覆われています。
なお、防爆規格はATEXです。

ソルベントリサイクラーの使用されている産業

ソルベントリサイクラーは、下記の産業で使用されています。

航空機製造・修理、自動車製造・修理、造船(鉄船・FRP船)、エレクトロニックス、基盤加工、グラビア印刷、オフセット印刷、フレキソ印刷、木工製品製造、金属加工(脱脂)、金属家具製造、ペイント・インキ製造、石油化学、医薬品、プラスチック製造・加工、コンバーティング

溶剤再生装置(ソルベントリサイクラー)の特長

VOC排出量削減

VOC(揮発性有機化合物)である廃溶剤を
80%のリサイクル率で再生します。

再生溶剤の再利用

再生溶剤は洗浄用の溶剤として
利用することができます。

コスト削減

洗浄用の溶剤購入量の削減と
廃液処理費用の削減が可能です。

カンタン操作

廃液を装置に入れて、
あとはパネルで操作するだけ。

ラクラクメンテ

メンテナンスはほぼフリー
消耗品である耐熱ビニールとオイル費用ぐらい。

産業廃棄物削減

廃溶剤は、再生溶剤と樹脂、顔料が固形の一般廃棄物として廃棄することが可能です。

対応可能溶剤

炭化水素系溶剤、アルコール系溶剤、ケトン系溶剤、エステル系溶剤、ハロゲン系溶剤

ソルベントリサイクラーのデモ動画

弊社取扱いのソルベントリサイクラーのデモンストレーション動画です。
出張デモ(地域は応相談)も可能ですので、お問合せフォームよりご相談ください。

ソルベントリサイクラー 一覧

IST10C1-15C2

IST10C1-15C2

IST社製ソルベントリサイクラーのエントリーモデル。側面のコントロールボードのダイヤルで溶剤に応じた温度を設定し、タイマーで時間を設定すれば、簡単に溶剤を再生できます。

IST15-22-42-62 N-DIGIT / ATEX Ⅱ3G

IST15-22-42-62 N-DIGIT / ATEX Ⅱ3G

コントロールパネルのデジタル表示盤で加熱温度、時間を設定。設置は記憶されるので繰り返し操作する必要はありません。また、排出される溶剤の蒸気温度を検知し、自動停止させる設定も可能です。

IST22-42-62 ATEX Ⅱ2G

IST22-42-62 ATEX Ⅱ2G

タッチパネル式コントロールボードにメニューを表示。沸点の異なる溶剤を混合したシンナーを効率的に再生するよう最大9つの温度が設定可能。様々な設定を記憶させ、異なる溶剤の再生に対応可能。

IST90 N-DIGIT / ATEXⅡ2G

IST90 N-DIGIT / ATEXⅡ2G

N-DIGIT、ATEX II2G両タイプの中容量型。毎月1~2ドラム程度の廃液処理をされる工場様等向け。

IST122-202 ATEX Ⅱ2G

IST122-202 ATEX Ⅱ2G

塗料メーカー、接着剤メーカー等大規模工場様向け大容量タイプ。タッチパネル式制御盤で、安全制御機能付。

ECO PLUS 122-202-400 ATEX Ⅱ2G

ECO PLUS 122-202-400 ATEX Ⅱ2G

一度に大量の溶剤再生が行える大型機種。省スペースの縦型構造です。オプションを組み合わせれば廃液充填から再生までオートマチックに行えます。

ROTO PLUS 100-202 ATEX Ⅱ2G

ROTO PLUS 100-202 ATEX Ⅱ2G

ECO PLUSの機能に加え、溶剤回収後の廃材を収めるビニール不要で、自動クリーニング・排出を行います。

【オプション】FV70S 40S

【オプション】FV70S 40S

リサイクラーで再生溶剤の沸点が180℃以上の場合に使用します。
内圧を下げ沸点を低下させます。
再生溶剤はタンク内に回収され、エアー圧によって回収した再生溶剤を排出させます。

ソルベントリサイクラーの仕様一覧

機 種 対応ハザードエリア 品 番
C1-C2 非防爆 10-C1 15-C2 - - -
N DIGIT 非防爆 - 15 22 42 62
ATEX II 3G ZONE 2 - - 22 42 62
ATEX II 2G ZONE 1 - - 22 42 62
容 量 10L 15L 25L 45L 60L
電 力 1.6kw 220V 単相 1.6kw 220V 単相 2.5kw 220V 単相 3.2kw 220V 単相 3.2kw 220V 単相
時間あたりの処理量 3~4L 3~4L 4~5L 5~6L 7~8L
運転時最大温度 180℃
加熱オイル容量 6L 7L 14L 24L 28L
寸法(mm) 500×720×950 500×720×1050 600×850×1100 650×950×1200 650×950×1200
500×720×950(C2)
重 量 35kg 60kg 75kg 100kg 115kg
50kg(C2)

※加熱オイルは実働1,000時間、あるいは1年毎に交換して下さい。推奨オイル:ESSO THERM 500、ENEOS ハイサーム32

※沸点が180℃以上の溶剤を再生する場合、オプションのバキュームジェネレーターが必要となります。

※タンク容量60L以上の機種もございます。ご要望の際は販売店にお問い合わせください。

※ECO PLUS / ROTO PLUS は、100Lタンクからご用意しております。詳細は販売店にお問い合わせください。
